1. Vòng bi cầu NKE là gì?

Vòng bi cầu NKE hay còn gọi bạc đạn cầu là một loại vòng bi được sử dụng rộng rãi trong nhiều ứng dụng khác nhau để hỗ trợ và giảm ma sát trong quá trình quay. Vòng bi cầu có thiết kế có khả năng chịu tải trọng từ nhiều hướng khác nhau, điều này làm cho chúng thích hợp cho các ứng dụng mà tải trọng hoặc áp lực đang tác động từ nhiều hướng.

Vòng bi cầu NKE được sử dụng rộng rãi trong các ứng dụng như máy móc công nghiệp, ô tô, máy tính, thiết bị điện tử, và nhiều ứng dụng khác nữa. Chúng có nhiều biến thể về kích thước và thiết kế để phù hợp với các yêu cầu cụ thể của từng ứng dụng.

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com

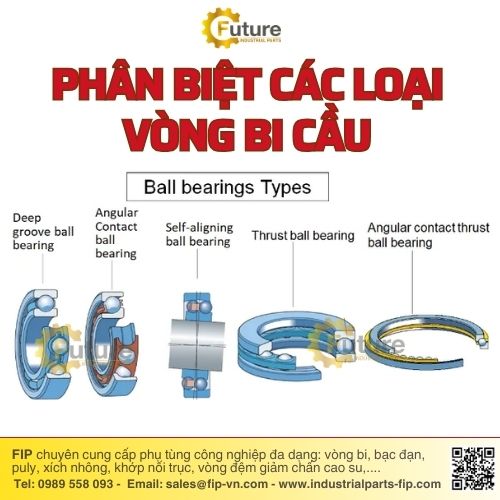

2. Các loại biến thể của vòng bi cầu NKE

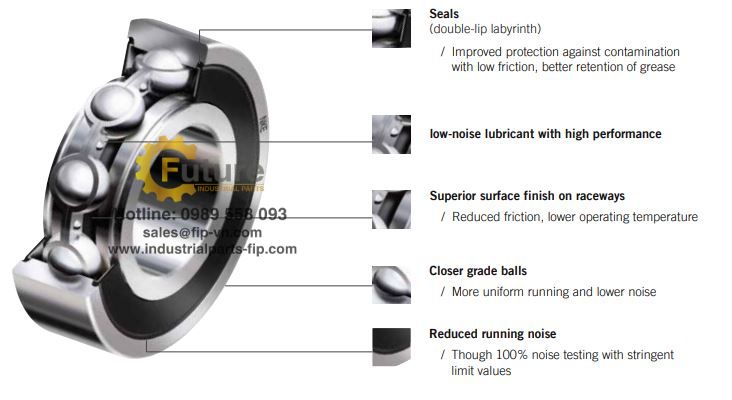

Vòng bi cầu rãnh sâu NKE (Deep Groove Ball Bearings)

- Vòng bi cầu rãnh sâu NKE

• Type: 6000 - 6012, 6200 - 6212, 6300 - 6310
• Hệ inch
• Ứng dụng: động cơ điện, hộp số công nghiệp. máy bơm, máy móc nông nghiệp

- Vòng bi cầu rãnh sâu NKE (Deep Groove Ball Bearings) là loại vòng bi cơ bản được ứng dụng nhiều trong công nghiệp. Được thiết kế kết hợp hai vòng đệm hoặc tấm chắn (hậu tố -2RS2, -2RS, -2RSR, -2LFS hoặc -2Z).

- Khi hoạt động vòng bi chỉ cần được bảo trì cung cấp mỡ bôi trơn. Tuy nhiên lượng mỡ xấp xỉ 25% đến 50% để có không gian trống trong ổ trục cho vòng bi hoạt động. Đối với các điều kiện vận hành đặc biệt, vòng bi cầu rãnh sâu NKE cần có mỡ bôi trơn dùng riêng chuyên biệt

- Vòng bi cầu rãnh sâu NKE được sản xuất theo cấp dung sai bình thường (PN) theo tiêu chuẩn. Các ứng dụng có độ chính xác hình học và kích thước cao hơn, ổ trục được sản xuất theo cấp dung sai chính xác P6 và P5.

- Đối với các ứng dụng tốc độ cao, nơi cần có các vòng bi cầu rãnh sâu NKE được làm kín, thì có sẵn một loại phốt được thiết kế đặc biệt, cái gọi là LFSseal (LFS là viết tắt của Phốt ma sát thấp)
- Môi bịt kín của phớt LFS tiếp xúc với vòng trong của ổ trục mà không cần tải trước và tạo thành phớt không tiếp xúc. Về hiệu quả bịt kín của chúng, các phớt LFS hoạt động tốt hơn nhiều so với các tấm chắn Z, nhưng kém hơn các phớt tiếp xúc của các loại -RS, -2RS, -RSR, -2RSR, -RS2 và -2RS2.
- Mặt khác, phớt LFS không tạo thêm nhiệt. Do đó, các ổ trục được lắp vòng đệm LFS không bị hạn chế về tốc độ vận hành cũng như các vòng đệm tiếp xúc khác. Phớt ma sát thấp loại LFS cũng làm từ cao su tổng hợp (NBR) và do đó phù hợp để vận hành trong phạm vi nhiệt độ từ -30°C đến + 120°C (-22°F đến +248°F).
- Đối với tất cả các vòng đệm tiếp xúc, có khả năng xuất hiện dầu mỡ trong các điều kiện vận hành nhất định chẳng hạn như vòng bi chạy ở tốc độ cao hoặc nhiệt độ vận hành cao. Trong các ứng dụng mà điều này không được phép, các biện pháp thiết kế bổ sung đầy đủ phải được xem xét.

- Vòng bi cầu rãnh sâu NKE được chia thành 2 loại:

+ Vòng bi cầu rãnh sâu một dãy NKE (Single Row Deep Groove Ball Bearings)

+ Vòng bi cầu rãnh sâu hai dãy NKE (Double Row Deep Groove Ball Bearings)

Xem thêm Thông số kỹ thuật của Vòng bi cầu rãnh sâu NKE

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com

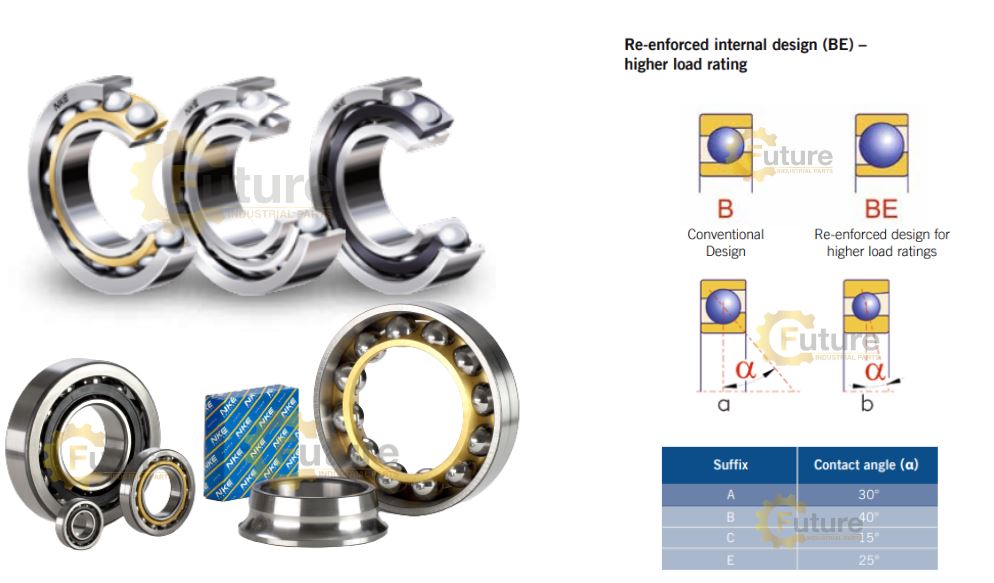

Vòng bi cầu tiếp xúc góc NKE (Angular Contact Ball Bearings)

- Vòng bi cầu tiếp xúc góc NKE (Angular Contact Ball Bearings)

• Type:

+ Single row: 7200, 7300
+ Double row: 3200, 3300, 5200, 5300

• Hệ inch
• Ứng dụng: máy nén khí, máy bơm, máy nghiền, máy cắt kim, máy chà nhám, khớp quay của robot,...

- Vòng bi cầu tiếp xúc góc NKE (Angular Contact Ball Bearings) thiết kế theo tiêu chuẩn DIN 616 (hệ inch) và DIN 628 (hệ mét)

- Vòng bi được thiết kế hướng tâm cứng một khối không thể tách rời

- Vòng bi cầu tiếp xúc góc NKE thích hợp sử dụng cho các ứng dụng có tốc độ cao và có thể chứa cả lực hướng tâm và lực đầy kể cả tải trọng tổng hợp và mômen nghiêng.

- Vì vòng bi cầu tiếp xúc góc NKE chỉ chấp nhận lực đẩy theo một hướng nên chúng phải được sử dụng theo cặp trong đó một ổ trục phải được điều chỉnh dựa vào ổ đỡ khác để dẫn hướng trục theo hướng ngược lại.
- Bạc đạn cầu tiếp xúc góc NKE tiếp xúc góc truyền tải trọng tác dụng lên ổ theo một góc nhất định, cái gọi là “góc tiếp xúc: α” về phía tâm trục dòng.
- Khả năng của các bạc đạn cầu tiếp xúc góc NKE để chứa tải lực đẩy phụ thuộc vào góc tiếp xúc của chúng. Góc càng cao thì khả năng chịu lực đẩy càng tốt.
- Do tính năng phổ biến của chúng, vòng bi tiếp xúc góc một hàng được sản xuất với nhiều kiểu dáng khác nhau và với các góc tiếp xúc khác nhau. Vòng bi cầu tiếp xúc góc NKE được chia làm các loại sau:

+ Vòng bi tiếp cầu xúc góc một hàng

+ Vòng bi tiếp cầu xúc góc một hàng trong thiết kế phổ quát

+ Vòng bi tiếp cầu xúc góc một hàng với con dấu và tấm chắn

+ Vòng bi tiếp cầu xúc góc đôi hàng

+ Vòng bi tiếp cầu xúc bốn điểm

- Các tính năng kỹ thuật riêng lẻ của các biến thể thiết kế khác nhau được xác định rõ ràng bằng các hậu tố phù hợp.

Vòng bi cầu tiếp xúc góc NKE yêu cầu tải tối thiểu dưới tất cả điều kiện vận hành để đảm bảo động học chức năng phần tử lăn chính xác.

Đối với vòng bi cầu tiếp xúc góc NKE, tải trọng tối thiểu phải bằng 1% định mức tải trọng động.

Khi sử dụng ổ bi tiếp xúc góc có góc tiếp xúc 40°, thiết kế B hoặc BE riêng lẻ, tương ứng hoặc thiết kế chung được bố trí song song.

Xem thêm Thông số kỹ thuật Vòng bi cầu tiếp xúc góc NKE

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com

Vòng bi cầu tự lựa NKE (Self Aligning Ball Bearings)

- Vòng bi cầu tự lựa NKE (Self Aligning Ball Bearings)

• Type: 1200, 1300, 2200, 2300, 11200, 11300
• Ứng dụng: trong các ứng dụng có yêu cầu tự động điều chỉnh và chịu được sự sai lệch trong việc căn chỉnh: máy nghiền mỏ, cần cẩu, máy kéo,...

- Vòng bi cầu tự lựa NKE thiết kế theo tiêu chẩn DIN 630

- Vòng bi cầu tự lựa NKE (Self Aligning Ball Bearings) thiết kế hướng tâm không thể tách rời. Điều này cho phép bù căn chỉnh tuyệt vời, do lỗi gia công và lắp đặt, giữa trục và vỏ.

- Vòng bi cầu tự lựa NKE phù hợp với tải trọng hướng kính từ thấp đến trung bình và lực đẩy thấp

Vòng bi cầu tự lựa (Self Aligning Ball Bearings) gồm các biến thể

+ Vòng bi cầu tự lựa (Self Aligning Ball Bearings)

+ Vòng bi tự điều chỉnh với ống nối (Self Aligning Ball Bearings with Adapter Sleeves)

+ Vòng bi tự sắp xếp với các vòng trong mở rộng (Self Alignig Ball Bearings with Extended Inner Rings)

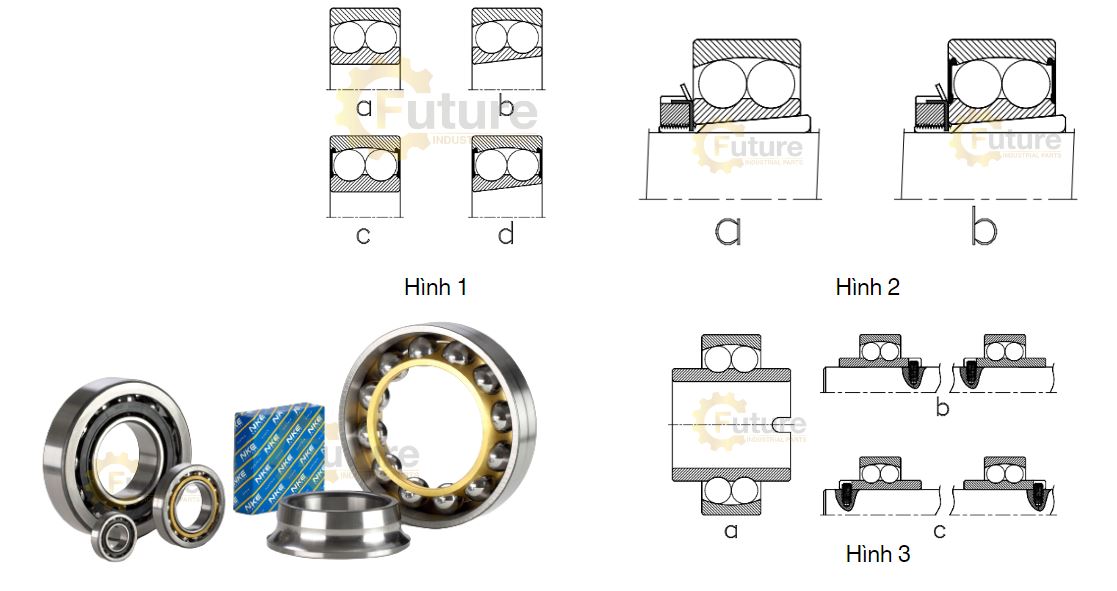

- Ngoài thiết kế tiêu chuẩn có lỗ hình trụ, (hình 1a), còn có các vòng bi cầu tự lựa NKE có lỗ côn, hậu tố K (tức là độ côn 1:12), để dễ lắp đặt (xem hình 1b).

- Khả năng lắp các loại ổ trục này, bằng cách sử dụng ống lót bộ chuyển đổi, cho phép lắp trực tiếp vào các bệ trục được kéo hoặc tiện tinh cho các ứng dụng không cần độ chính xác vận hành cao (xem hình 2.).

- Một số loại vòng bi cầu tự lựa NKE có sẵn với các lỗ bên trong hình trụ hoặc côn, với các vòng đệm tiếp xúc tích hợp (tức là hậu tố -2RS, xem hình 1c, và hậu tố K-2RS, hình 1d và hình 2b tương ứng).

- Vật liệu tiêu chuẩn được sử dụng để làm kín tiếp xúc là cao su tổng hợp chịu mài mòn (NBR).

- Khi lựa chọn vòng bi cầu tự lựa NKE có lắp các vòng đệm tiếp xúc, phải cân nhắc đến việc giảm tốc độ vận hành tối đa và khả năng điều chỉnh sai lệch hạn chế của chúng. Một biến thể thiết kế khác là ổ bi tự lựa có vòng trong mở rộng (hình 3a).

- Không giống như các lỗ ổ trục tiêu chuẩn, đường kính lỗ của ổ bi tự cân bằng với các vòng trong mở rộng có dung sai theo trường dung sai ISO J7.

Dung sai J7 này cung cấp khớp trượt lỏng lẻo, từ bên trong đến trục, để dễ dàng lắp đặt. Vì khớp nối này cung cấp vị trí thích hợp trên trục, nên vòng trong có rãnh định vị để tiếp nhận các chốt định vị nhằm ngăn vòng trong quay trên trục.

- Trong trường hợp bố trí vòng bi cầu tự lựa NKE bao gồm hai ổ bi tự cân bằng với các vòng trong mở rộng, các ổ trục phải được lắp sao cho hai rãnh định vị ở mặt trong nhẫn cả hai mặt hướng vào trong (hình 3b) hoặc cả hai mặt hướng ra ngoài (hình 3c).

Xem thêm Thông số kỹ thuật Vòng bi cầu tự lựa NKE

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com

Vòng bi cầu chặn trục NKE (Thrust Ball Bearings)

- Vòng bi cầu chặn trục NKE (Thrust Ball Bearings)

• Type: 51100, 51200, 51300, 51400
• Ứng dụng: thích hợp ứng dụng chịu tải: mày cán thép, máy nén khí, máy nghiền, ...

- Vòng bi cầu chặn trục (Thrust Ball Bearings) gồm các biến thế

+ Vòng bi cầu chặn trục 1 dãy (Thrust Ball Bearings, Single Direction)

+ Vòng bi cầu chặn trục 2 dãy (Thrust Ball Bearings, Double Direction)

- Thiết kế tiêu chuẩn DIN 616

+ Vòng bi cầu chặn trục 1 dãy: DIN 717

+ Vòng bi cầu chặn trục 2 dãy: DIN 715

- Vòng bi cầu chặn trục NKE là bạc đạn hướng trục có thể tách rời được sản xuất theo cả thiết kế tác động một hướng và hai hướng. Để hỗ trợ việc lắp hoặc tháo một cách hiệu quả, đơn giản, vòng đệm ổ trục, bệ đỡ, cụm lồng và bi, có thể được lắp riêng lẻ vào vị trí sắp xếp của chúng.

- Vòng bi cầu chặn trục NKE có thể chịu được tải trọng dọc trục tương đối cao nhưng chúng không được tiếp xúc với bất kỳ lực hướng tâm nào vì vậy bạc đạn phù hợp với tốc độ vận hành từ thấp đến trung bình. Hơn nữa, chúng yêu cầu tải trọng dọc trục tối thiểu để đạt được chức năng tối ưu.

- Do vòng bi cầu chặn trục NKE không bù bất kỳ sai lệch nào, chúng cũng thường được sử dụng cùng với vòng đệm vỏ cầu hoặc với cả vòng đệm vỏ cầu và vòng đệm bệ ngồi

Xem thêm Thông số kỹ thuật Vòng bi cầu chặn trục NKE

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com

 Vòng bi cầu chặn trục 1 hướng

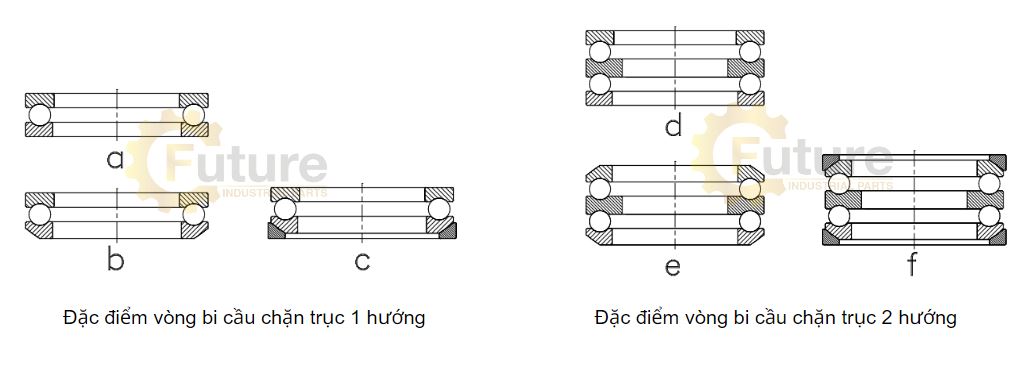

Cấu tạo bao gồm vòng đệm trục, vòng đệm vỏ và cụm vòng bi chặn và vòng cách, (xem hình a, b và c).

Ứng dụng trong các dây chuyền chứa tải trọng dọc trục theo một hướng như máy ép,..

Có sê-ri 511, 512, 513 và 514 có vòng đệm vỏ trơn (xem hình a).

Đối với các ứng dụng có thể xảy ra một số sai lệch, vòng bi cầu chặn trục NKE 1 hướng của sê-ri 532, 533 và 534 cũng có sẵn với vòng đệm vỏ cầu (xem hình b).

Các vòng bi cầu chặn trục 1 hướng  này có thể được lắp trực tiếp vào các bệ tựa của ổ trục hình cầu hoặc chúng có thể được sử dụng cùng với các vòng đệm tựa của sê-ri U2, U3 hoặc U4 (xem hình c).

Xem thêm thông số Vòng bi cầu chặn trục NKE tại đây

Vòng bi cầu chặn trục 2 hướng

Vòng bi cầu chặn trục 2 hướng phù hợp để dẫn hướng trục theo cả hai hướng (xem hình d, e và f).

Các vòng bi cầu chặn trục 2 hướng này bao gồm hai vòng đệm vỏ, hai cụm lực đẩy bóng và lồng với một vòng đệm trục chung nằm ở giữa, cung cấp sự linh hoạt cho các ứng dụng đa chiều.

Vòng bi cầu chặn trục 2 hướng cũng có sẵn trong cả hai thiết kế, với vòng đệm vỏ phẳng (sê-ri 522, 523 và 524, xem hình d) và với vòng đệm vỏ cầu (sê-ri 542, 543 và 544, xem hình e).

Để bù các lỗi căn chỉnh có thể xảy ra, các vòng bi cầu chặn trục 2 hướng NKE có thể được sử dụng cùng với Vòng đệm mặt ngồi (sê-ri U2, U3 và U4, xem hình f)

Xem thêm bài viết "Đặc điểm của vòng bi đũa 2 dãy NKE"

Xem thêm bài viết "Đặc điểm và ứng dụng của vòng bi cầu rãnh sâu"

Xem thêm bài viết "Cấu tạo và ứng dụng vòng bi, bạc đạn đũa côn"

Liên hệ ngay để được tư vấn
 0989 558 093 - Email: info@fip-vn.com
